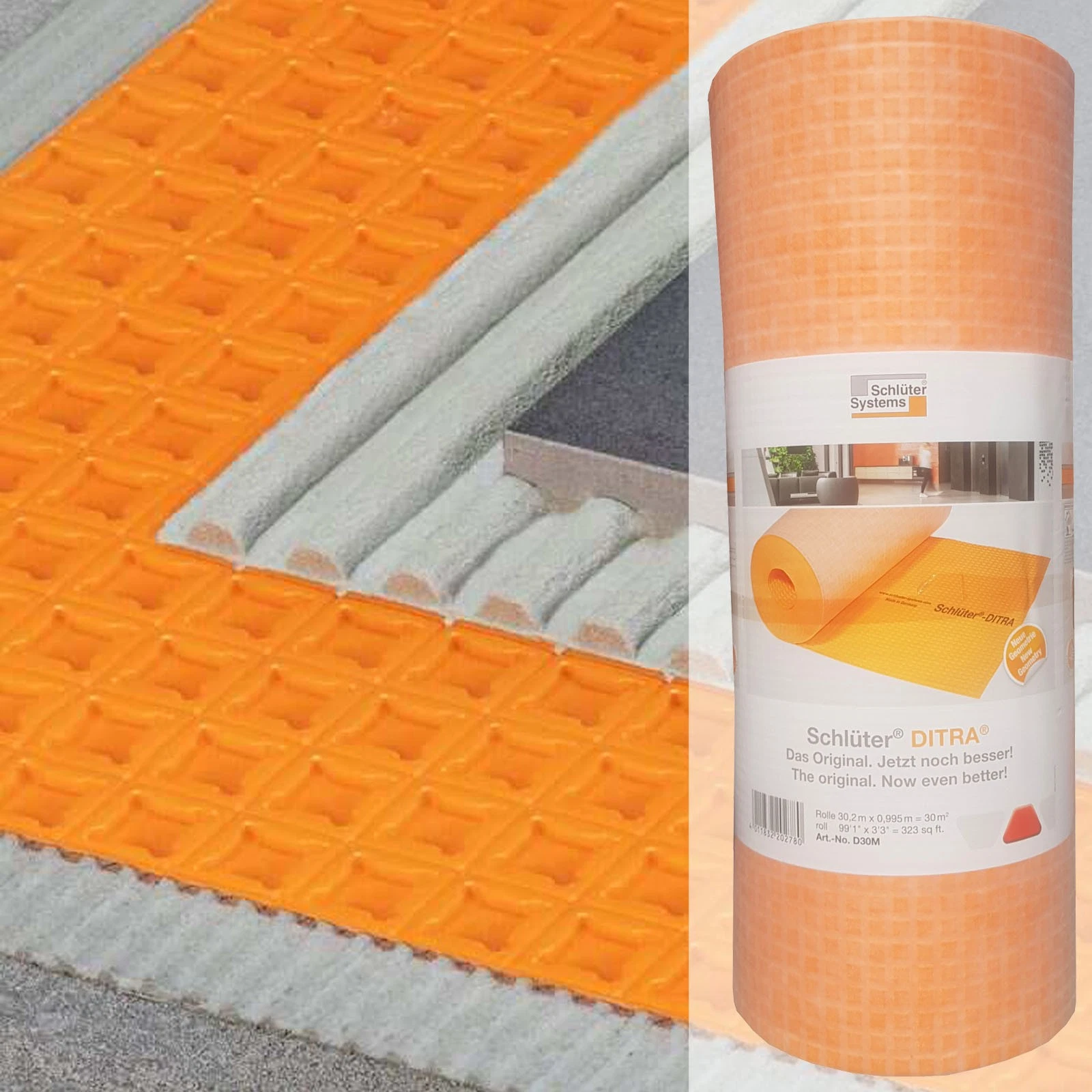

Schlüter DITRA 25 tappetino di disaccoppiamento 30 m² rotolo

Applicazione e funzione



• Schlüter-DITRA, in abbinamento ad un manto ceramico o in pietra naturale posato in adesione, costituisce un sistema di desolidarizzazione e di compensazione della pressione del vapore.



• Inoltre permette di realizzare un sistema di impermeabilizzazione del supporto.

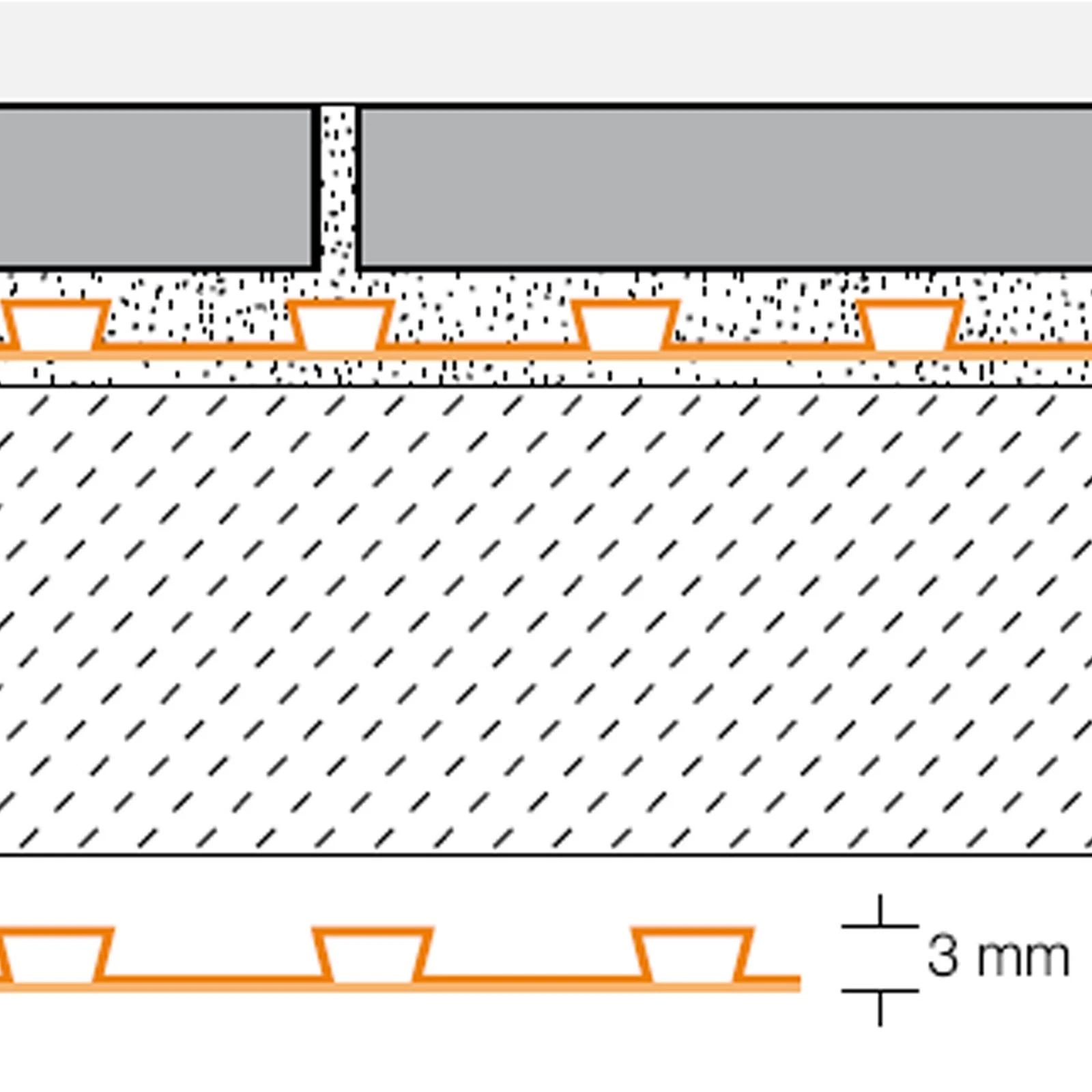

• La guaina in polipropilene ha una struttura a quadratini cavi, sagomati a coda di rondine con innovativa geometria “Easyfill” e presenta in superficie una griglia di pre-incisioni “Easycut”.



• Sul retro è rivestita con un tessuto non tessuto. Il supporto per la posa della guaina deve essere pulito, planare e portante. Per l’applicazione di DITRA si stende uno strato di adesivo compatibile sul supporto con una spatola idonea (si consiglia una dentatura di 3 x 3 mm o 4 x 4 mm).



• Il tessuto in fibra garantisce l’ancoraggio meccanico della guaina al collante sottostante, consentendo una buona aderenza al supporto. Prestare attenzione al tempo aperto dell’adesivo.



• La guaina non deve rimanere a vista ma va coperta con rivestimenti posati in adesione. L’ancoraggio dell’adesivo sulla parte superiore della guaina avviene tramite la struttura a sottosquadro dei quadratini della guaina. L’incollaggio del manto ceramico direttamente sulla DITRA va eseguito seguendo le regole di buona pratica vigenti.



Riepilogo delle funzioni:



• a) Desolidarizzazione



• Schlüter-DITRA separa la pavimentazione posata a colla dal supporto neutralizzando la trasmissione delle tensioni risultanti dalle diverse dilatazioni tra supporto e rivestimento, che non si trasmettono quindi alla pavimentazione. Su supporti critici funge inoltre da ponte sulle crepe, evitando così che queste possano raggiungere lo strato superficiale.



• b) Impermeabilizzazione



• Schlüter-DITRA è una guaina impermeabile in polipropilene con elevata capacità di freno vapore. In abbinamento ad un rivestimento in ceramica o in pietra naturale è possibile realizzare un sistema di impermeabilizzazione che protegge il supporto dai danni causati dalla penetrazione di umidità. In questo caso le giunzioni ed i raccordi con pareti ed elementi fissi devono essere realizzati seguendo le istruzioni di questa scheda tecnica.



• c) Sfogo pressione vapore



• I canali intercomunicanti presenti sul retro di Schlüter-DITRA consentono la compensazione della tensione di vapore derivante da supporti umidi.



• d) Distribuzione del carico



• A pavimento la guaina DITRA va rivestita con piastrelle in ceramica di formato, spessore e resistenza alla compressione idonei all’uso previsto e comunque con formato non inferiore a 5 x 5 cm e di spessore non inferiore a 5,5 mm.
• La guaina distribuisce in modo omogeneo i carichi presenti sul pavimento tramite le cavità quadrate riempite di colla e separate tra di loro da nervature cave, trasferendoli direttamente al supporto.
• Per questo motivo i pavimenti posati su DITRA sono così resistenti. Nella scelta del formato, dello spessore e della resistenza alla compressione della ceramica, per garantire una adeguata resistenza, si deve tenere conto delle sollecitazioni da attendersi, ad esempio dell’eventuale presenza di elevati carichi statici e/o dinamici (p.e. in ambienti commerciali o pubblici) e/o di importanti carichi puntiformi (p.e. pianoforti a coda, scaffalature, transpallet).
• Si segnalano, a tale proposito, le prescrizioni della ZDB vigente in Germania in merito alla posa di “Pavimenti in ceramica ad elevata resistenza meccanica”.
• Nelle zone soggette a carichi elevati prestare particolare attenzione a riempire totalmente le cavità tra guaina e piastrella e garantire una posa della ceramica sopra la guaina a letto pieno. E’ buona norma proteggere una pavimentazione in ceramica da urti con oggetti duri.



• e) Resistenza allo strappo



• Attraverso l’ancoraggio meccanico che si crea sotto la guaina tra adesivo, tessuto non tessuto e supporto e, sopra la guaina, tra adesivo e cavità quadrate, Schlüter-DITRA costituisce una buona adesione del rivestimento ceramico con il supporto. Schlüter-DITRA può essere utilizzata sia per pareti che per pavimenti. Per la posa a parete può essere indicato l`uso di tasselli per un ancoraggio supplementare.



Posa



• Il supporto deve essere pulito, portante, planare e privo di elementi che possono impedire una corretta adesione della colla. Se necessario, livellare la superficie prima di posare DITRA.



• La scelta dell’adesivo idoneo con il quale fissare la guaina DITRA al supporto avviene in funzione del tipo di supporto stesso. L’adesivo deve aderire al supporto ed ancorarsi meccanicamente al tessuto della guaina DITRA. Per la maggior parte dei supporti è possibile utilizzare un adesivo a letto sottile ed a presa idraulica. Si consiglia di impastare l’adesivo per incollaggio della guaina al supporto con elevata fluidità, rispettando i margini concessi dal produttore della colla stessa. Verificare sempre le eventuali incompatibilità tra i materiali.



• Applicare l’adesivo al supporto utilizzando una spatola dentata idonea (consigliata 3×3 mm oppure 4×4 mm, calcolando un consumo di circa 1,5 kg/m²).



• Tagliare i rotoli di DITRA a misura e allettarla nell’adesivo precedentemente applicato. Premere immediatamente la guaina DITRA nel letto fresco di collante utilizzando un frattazzo o un rullo zavorrato, seguendo un’unica direzione. E’ possibile utilizzare anche un battipiastrelle vibrante. Fare attenzione al tempo aperto dell’adesivo. E‘ opportuno che già durante la stesura la DITRA venga applicata ben tesa, esercitando una leggera trazione. La griglia Easycut riduce notevolmente l’effetto “memory”, ovvero la tendenza che la guaina si ri-arrotoli. La presenza di una seconda persona faciliterà l’applicazione. Affiancare un telo a quello precedentemente steso, senza necessità di dover mantenere una distanza minima tra i singoli teli. Nota: Nel caso in cui Schlüter-DITRA venga impiegata, oltre che come guaina di desolidarizzazione, anche come sistema di impermeabilizzazione, è necessario sigillare giunzioni, risvolti, raccordi e lati aperti utilizzando i relativi componenti del sistema. Rispettare le indicazioni per l’impermeabilizzazione presenti in questa scheda tecnica. Lo stesso procedimento vale anche per proteggere rivestimenti sensibili all’umidità in caso di posa su supporti con umidità residua.



• Per evitare danni alla guaina DITRA appena posata e impedirne il distacco dal supporto, si consiglia di proteggere la guaina dalle eccessive sollecitazioni meccaniche, ad esempio posando delle assi di camminamento (soprattutto al centro del passaggio usato per il trasporto del materiale, in fase di cantiere). All‘esterno possono essere necessarie ulteriori misure di protezione. Evitare una esposizione diretta ai raggi solari durante la posa della guaina e nelle prime ore dopo la posa. Durante la posa proteggere la superficie da eventuali intemperie. Rimuovere eventuali ristagni d’acqua dalle cavità quadrate prima di applicare l‘adesivo per la posa della ceramica.

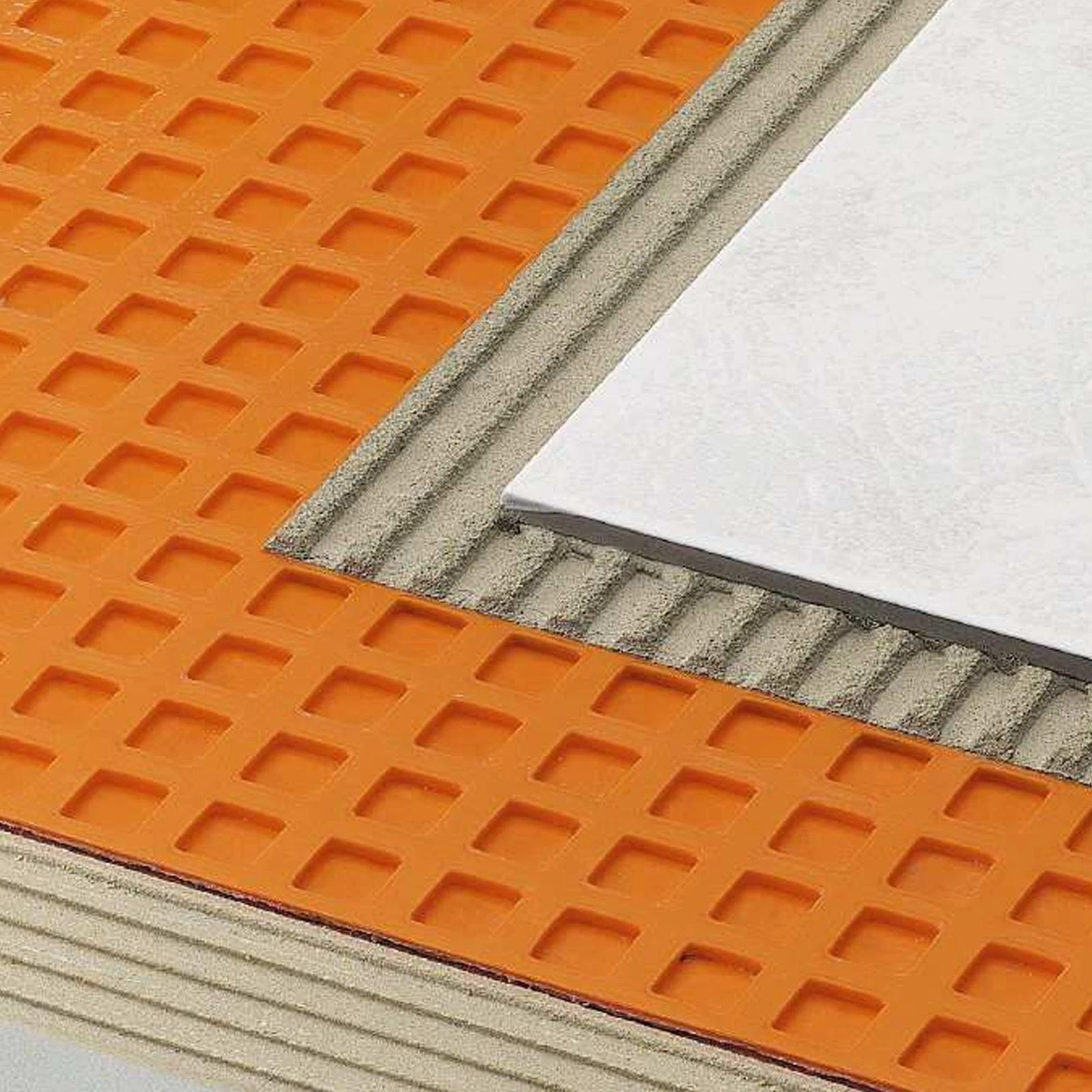

• La posa della ceramica con adesivo adeguato al tipo di pavimentazione può avvenire subito dopo l’applicazione della guaina DITRA senza necessità di tempi di attesa. In ogni caso non lasciare la guaina senza rivestimento per un periodo prolungato per evitare un degrado a causa dell’esposizione ai raggi solari. La scelta della spatola dentata deve essere in funzione del formato della piastrella. Rispettare sempre il tempo aperto del collante. A questo punto possono essere posate le piastrelle. Soprattutto nel caso di rivestimenti soggetti a particolari sollecitazioni meccaniche e nel caso di applicazioni esterne è necessario realizzare una posa a letto pieno, attenendosi alle norme tecniche vigenti (UNI 11493-1). Nota: Rasare le cavità quadrate della guaina con la parte liscia della spatola (consumo di adesivo ca. 1,5 – 2,0 kg/ m2) e allettare subito, in un unico procedimento, la ceramica in un letto di colla steso con dentatura adeguata. In particolari situazioni di cantiere è ammissibile rasare prima le cavità e procedere in un secondo momento con la stesura dell’adesivo di allettamento del rivestimento. E’ importante che il supporto così precedentemente rasato sia privo di polvere. Prima di procedere alla posa, eliminare tutta la polvere aspirandola accuratamente oppure, nel dubbio, applicare un promotore di adesione. Verificare sempre le eventuali incompatibilità tra i materiali.



• Per i giunti di dilatazione, i giunti perimetrali e i raccordi flessibili con elementi strutturali fissi, attenersi alle relative indicazioni contenute nella presente scheda tecnica e alle normali regole della buona tecnica e norme vigenti.



Materiale

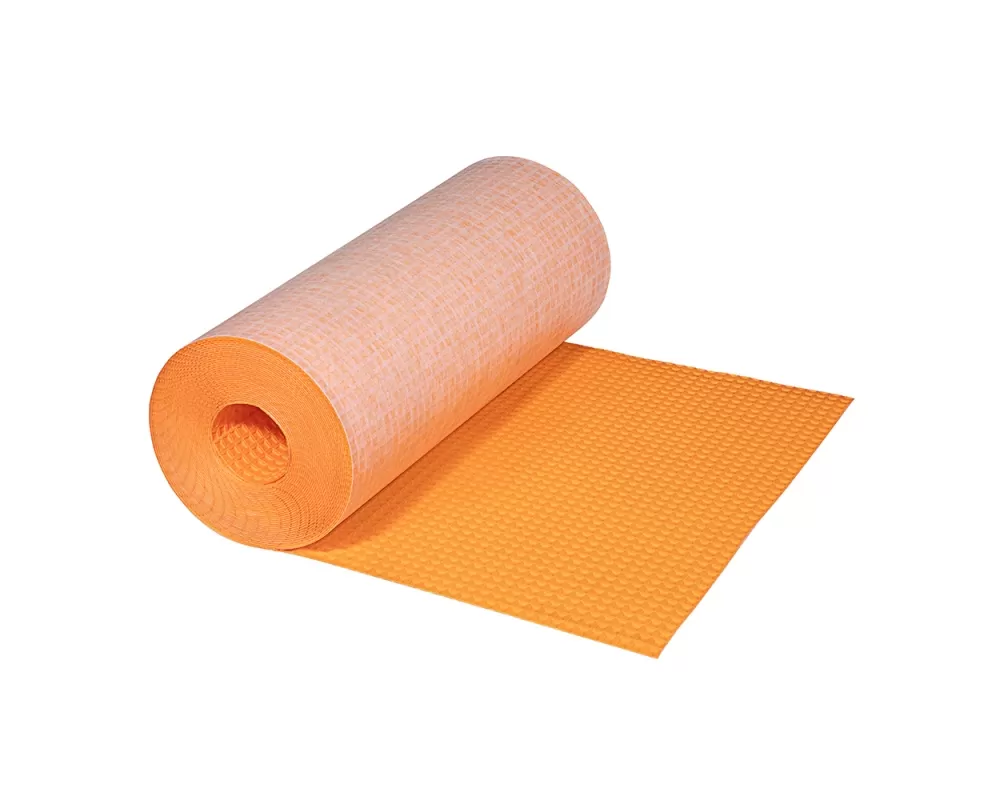

• Schlüter-DITRA è una guaina in polipropilene provvista di nervature cave fra quadratini sagomati a coda di rondine con geometria Easyfill che facilita la stesura dell’adesivo sopra la guaina e con griglia Easycut che ne facilita il taglio.



• E’ rivestita sul retro con tessuto non tessuto in fibra. Lo spessore complessivo della guaina è di ca. 3,5 mm. Il polipropilene è un materiale deteriorabile se esposto ai raggi UV; durante lo stoccaggio ed in cantiere sono perciò da evitare lunghe esposizioni ai raggi del sole.





Caratteristiche del materiale e campi di applicazione



• Schlüter-DITRA è impermeabile all’acqua, non marcisce ed ha una buona plasticità. La guaina presenta un’impermeabilità al vapore relativamente elevata.
• Il materiale di cui è composta non è nocivo ed è altamente resistente alle soluzioni saline, acide ed alcaline, a molti solventi organici, all’alcol ed agli oli.
• Schlüter-DITRA può essere utilizzata in una grande varietà di applicazioni e per motivi di sintesi le indicazioni riportate in questa scheda si intendono solo di carattere generico.
• In caso di particolari sollecitazioni chimiche o meccaniche da attendersi, vanno valutate le possibilità di applicazione caso per caso e si consiglia di richiedere informazioni specifiche al ns. ufficio tecnico indicando nella richiesta: tipologia, concentrazione, temperatura e durata dell’esposizione da attendersi.
