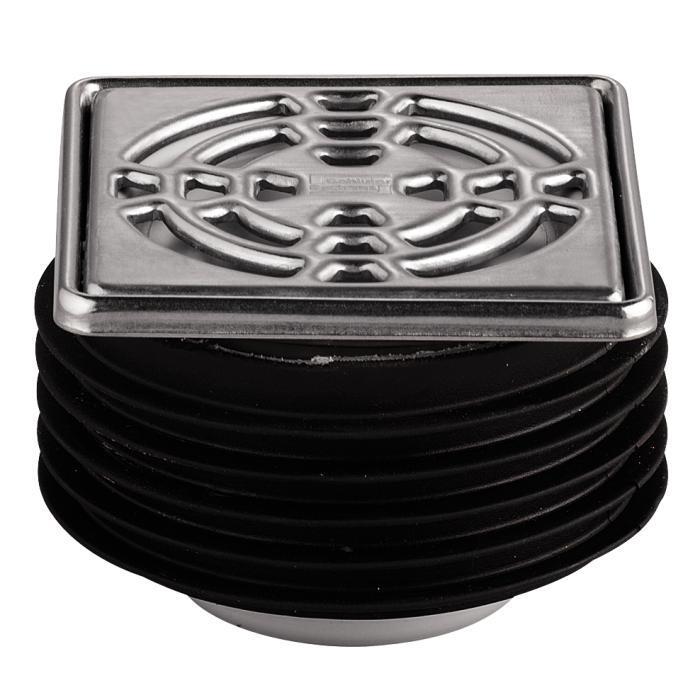

Schluter Kerdi Drain Base set griglia con sifone 10×10 acciaio inox

Applicazione e funzione

Schlüter^®-KERDI-DRAIN è un sistema costituito da scarico, bocchettone, tassello e griglia, che consente un raccordo perfetto ad un’impermeabilizzazione, in base alle certificazioni della ZDB (Associazione Tedesca Costruttori Edili).

Per ottenere una perfetta sigillatura tra Schlüter^®-KERDI-DRAIN e l’impermeabilizzazione circostante, si incolla il tassello Schlüter^®-KERDI sul bocchettone a fori trapezoidali, già provvisto di tessuto di ancoraggio.

I componenti della gamma Schlüter^®-KERDI-DRAIN sono modulari e le diverse griglie possono quindi essere combinate con diversi scarichi orizzontali o verticali con o senza sifone, a seconda delle esigenze che si presentano in cantiere.

Schlüter^®-KERDI-DRAIN-BASE è uno scarico a pavimento a ingombro particolarmente ridotto, adatto per installazioni in docce tradizionali o in abbinamento con le soluzioni Schlüter^®-KERDI-SHOWER per la creazione di docce a filo pavimento.

Posa

Installazione Schlüter^®-KERDI-DRAIN con corpi scarico

1. Lo scarico Schlüter^®-KERDI-DRAIN (a) viene installato nella struttura edile e collegato al tubo di scarico (fig.1).

2. Dopo si procede con l’applicazione di un eventuale isolante termico ed acustico (fig.2).

3. Dopo avere rimosso il tappo di protezione (fig.3) il bocchettone Schlüter^®-KERDI-DRAIN (b) viene accorciato (fig.4) in funzione dell’altezza di posa del pavimento e della profondità del corpo di scarico, eventualmente lubrificato e inserito a pressione sul corpo dello scarico stesso (fig. 5/6). Nota rif. fig. 6: l’accorciamento del bocchettone deve tenere conto della possibilità di un eventuale riduzione dello spessore dell’isolamento in fase di esercizio, lasciare quindi un margine sufficiente affinché il bocchettone, anche nell’eventualità sopra descritta, non appoggi sul fondo del corpo di scarico.

4. Gettare il massetto in modo che risulti a filo della flangia traforata del bocchettone di scarico Schlüter^®-KERDI-DRAIN (b).

5. Incollando il tassello di tenuta Schlüter^®-KERDI (c) con Schlüter^®-KERDI-COLL (collante bicomponente per sigillature) si realizza una perfetta tenuta tra il bocchettone di scarico e la superficie del massetto precedentemente impermeabilizzato con Schlüter^®-KERDI o con impermeabilizzanti liquidi (fig.7). Quindi il tassello di tenuta Schlüter^®-KERDI , sigillato con Schlüter^®-KERDI-COLL,va in sormonto dell’impermeabilizzazione circostante. Nel caso si scelga di impermeabilizzare la superficie con Schlüter^®-DITRA, è necessario portarla fino al bordo esterno del bocchettone e poi sormontarla con il tassello di tenuta Schlüter^®-KERDI utilizzando Schlüter^®-KERDI-COLL a letto pieno.

6. Il sistema può essere abbinato a diversi materiali di rivestimento, come ad esempio ceramica, pietre naturali, resine e similari. Il telaio della griglia va riempito con colla per ceramica e livellato a filo del rivestimento tramite il collare di regolazione dell’altezza (fig. 8). Il supporto sotto la griglia (e) ha un diametro inferiore all’elemento di scarico (b). Questo permette di allineare la griglia orizzontalmente alle fughe del rivestimento.

Nota:

E’ possibile utilizzare lo scarico Schlüter^®– KERDI-DRAIN anche con supporti in legno. In questo caso su richiesta verranno fornite informazioni dettagliate.

Manutenzione

Schlüter^®-KERDI-DRAIN non ha bisogno di particolare manutenzione. E’ sufficiente pulire regolarmente le superfici in acciaio inossidabile esposte agli agenti atmosferici o a sostanze aggressive, servendosi di un detergente delicato. In questo modo non si manterrà solo pulito l‘acciaio, ma si ridurrà anche il rischio di corrosione. Utilizzare esclusivamente detergenti privi di acido cloridrico e acido fluoridrico. Per pulire lo scarico ed i tubi è possibile rimuovere la griglia ed il sifone.
